　　一、龙门吊总接触器和运行机构接触器

　　主接触器和运行机构接触器，均可按AC1工作制选择，但应核算其分断能力，应能分断接触器下端头可能发生的*大短路电流。参见对应断路器的计算。

　　二、龙门吊漏电?；?/strong>

　　(1)在TN-S接地系统中，可选用300mA灵敏度的专用漏电?；て骷?，也可选择断路器漏电保护选件，提供火灾防范和绝缘故障监测。

　　(2)在TT接地系统中，应采用300mA灵敏度的B型漏电?；て骷?，以保证变频器直流侧的间接接触保护。

　　(3)对于IT接地模式，在提供漏地?；さ耐?，还应选用绝缘检测器件进行**次绝缘故障的检测。

　　三、龙门吊重点?；は呗泛推骷?/strong>

　　理论上，整个电控系统的每段电缆(连接线)都应该处在短路和过载?；ぶ?。对于无法安排?；さ南呗?一般来说，这种情况是无法避免的)，应在原理图上对这类线路进行标注(图6-7)，并在布线时加以特殊处理。

　　图6-8是一个未被短路和过载?；じ哺堑南呗返囊桓鍪道?。图6-8中2个**断路器的进线部分，无法被上游1000A的断路器所?；ぁ?/p>

　　对重点?；は呗泛推骷拇恚ǔＳ幸韵录钢址绞?。

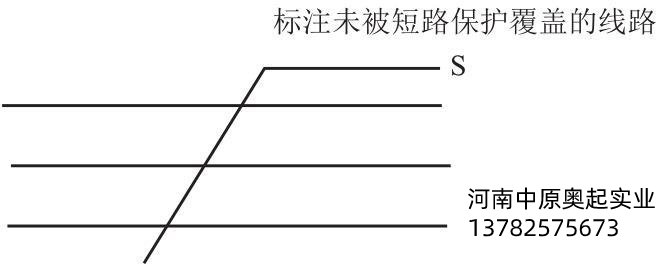

图6-7未被保护覆盖的电路的标注

　　(1)安装在显眼的和易于维护的位置，不允许敷设在机柜或金属框架背面和走线槽(包括管道)内;

　　(2)相关线路尽可能短;

　　(3)使用绝缘夹具平铺固定，不允许将电缆捆绑在一起;

　　(4)应与其他电缆和易燃物体隔离;

　　(5)导体截面在下游设备允许的条件下，尽可能接近上游电缆的截面。在图6-8的实例中，**断路器的上游应选用其进线端子所允许的*大截面电缆。

　　(6)尽可能采用带绝缘的导体。如带护套的电缆或套上绝缘热塑套管的铜母排。

　　(7)与其他导体之间的距离，在电压≤440V，≤620V和≤1000V时，分别为20mm，25mm和32mm。

　　以上就是关于龙门吊总接触器和运行机构接触器的相关内容，如果想要了解更多相关内容，请持续关注我们。
